玻璃鋼噴淋管的結構與制作工藝

 玻璃鋼噴淋管的結構與制作工藝

一、玻璃鋼噴淋管的結構

玻璃鋼噴淋管是一種輕質、高強、耐腐蝕的非金屬管道。玻璃鋼噴淋管道從應用領域主要有以下幾類：石油管道、化工管道、電力管道、制藥管道、造紙漿液、城市給排水管道、工業污水管道、海水淡化管道、煤氣輸送管道、天然氣輸送管道等。 玻璃鋼夾砂管道纖維纏繞玻璃鋼夾砂管具有可靠性、安全性以及經濟性，主要用于埋地管和長輸管線，具有輕質高強、抗腐蝕、使用壽命長、運行和維修成本低等特點，可為建設工程節約大量資金。

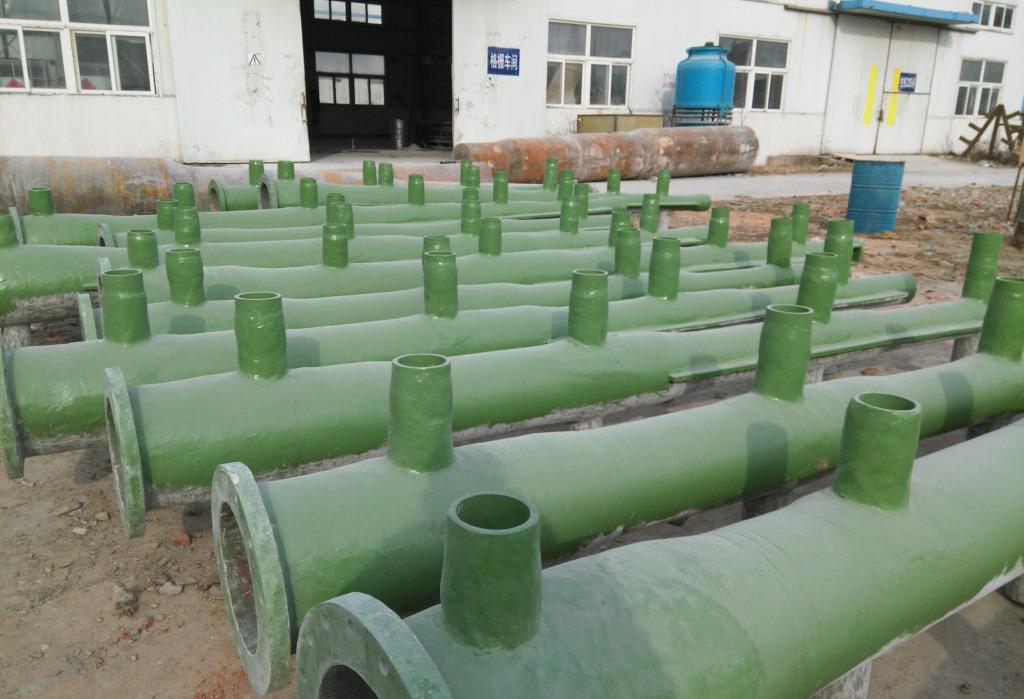

河北華盛節能設備有限公司玻璃鋼噴淋管成品圖：

       玻璃鋼噴淋管纏繞層結構由外及內分為三部分：

       1、玻璃鋼噴淋管耐磨損層 該部分屬于纏繞層的最外層結構，由玻璃纖維表面氈、樹脂、耐磨填料組成，主要作用為抗腐蝕及耐磨損。該層玻璃纖維表面氈：樹脂：耐磨填料：1：57：38(質量比)，厚度約0.5mm。

       2、玻璃鋼噴淋管抗腐蝕 該部分由富樹脂層及中間層構成，由玻璃纖維表面氈、樹脂組成，形成最高抗腐蝕性能，處于耐磨損層下面。富樹脂層樹脂含量大于90％，厚度約0．5mm；中間層樹脂含量70％～80％ ，厚度約2．0mm。

       3、玻璃鋼噴淋管增強 該部分直接在管道外壁纏繞，主要設計用來承受壓力和其他情況下的載荷，其厚度按載荷條件根據式(1)計算確定。該層樹脂含量30％～40％ ，由玻璃纖維和短切纖維氈、樹脂組成。

二、玻璃鋼噴淋管制作工藝

1、玻璃鋼噴淋管糊成型工藝是一種簡單成熟的成型工藝，其典型工藝過程是：在涂有脫模劑的模具上，將加有固化劑的樹脂混合料和玻璃纖維織物手工逐層鋪放，浸膠并排除氣泡，層合至確定厚度，然后固化形成制件。
手糊成型技術的優點是：無需專用設備，投資少；不受制品形狀和尺寸的限制，特別適于數量少、整體式及結構復雜的大型制品的制作；可以根據設計要求合理利用增強材料，能隨意局部增強，做到以最低成本實現設計要求，而且當設計不合理時能方便地進行修改；操作方便，容易掌握，便于推廣。

2、手糊工藝的缺點是：制品質量不易控制，人為因素大；制品的強度和尺寸精度較低；勞動條件差，生產效率低。

  玻璃鋼噴淋管道噴射成型工藝是手糊成型的改進，屬于半機械化成型工藝。它是將混有引發劑和促進劑的兩種聚酯樹脂分別從噴槍兩側噴出，同時將切斷的玻纖粗紗由噴槍中心噴出，使其與樹脂均勻混合，沉積到模具上;當沉積到一定厚度時，用輥輪壓實，使纖維浸透樹脂，排除氣泡，固化后成制品。
噴射成型的優點是：用玻纖粗紗代替織物，可降低材料成本；生產效率比手糊的高2～4倍；產品整體性好，無接縫，層間剪切強度高，樹脂含量高，耐腐蝕、耐滲漏性好；產品尺寸、形狀不受限制。

噴射成型的缺點是：樹脂含量高，制品強度低；產品只能做到單面光滑；污染環境，有害工人健康。

以上是河北華盛節能設備有限公司專業技術人員為您詳解的玻璃鋼噴淋管的結構與制作工藝，希望對您有所幫助，如果您有這方面的需求請聯系我們或來直接廠參觀訂購，總經理及全體員工熱忱歡迎您的到來！
